Bailey köprüleri için Tip 321-900 destek çerçevesi açılı çelikten yapılmıştır ve iki set Bailey köprüsü panelini tek bir üniteye bağlayarak yapının stabilitesini ve sağlamlığını artırır. Güçlü uya...

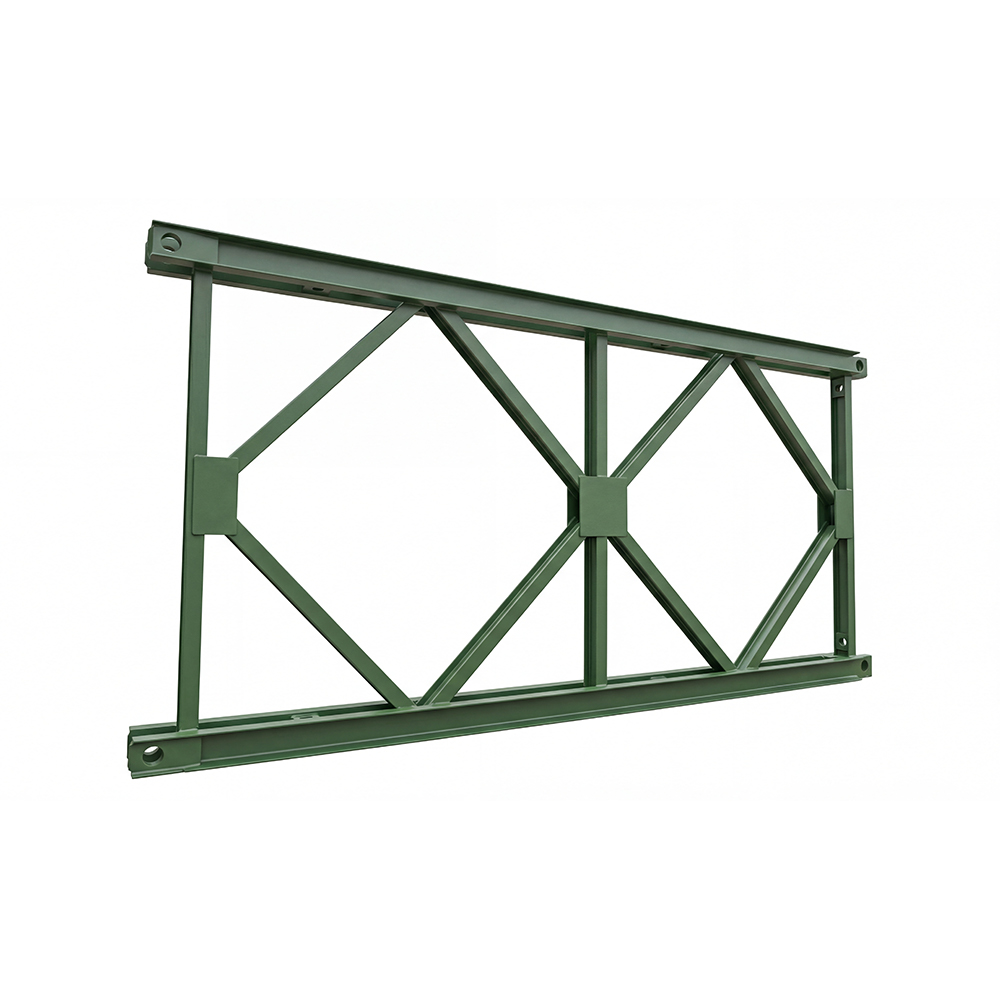

Detayları GörTip 321 - Yerinde dökme destek yapısı Bailey köprüsü panelleri: Bailey köprüsü panellerinin kiriş üyeleri çift bölümlü 10# kanallı çelikten yapılmıştır ve dikey ve çapraz üyeler 8# I-kirişlerden yapılmıştır. Yapının tamamı "çapraz" bir şekil oluşturacak şekilde kaynaklanmıştır, bu da bükülmeye veya deformasyona eğilimli olmayan sağlam ve güvenilir bir yapı sağlar. Kiriş elemanlarının teorik yük taşıma kapasitesi 560 KN, dikey elemanların teorik yük taşıma kapasitesi 560 KN ve çapraz elemanların teorik yük taşıma kapasitesi 171,5 KN'dir. Bailey panelleri tüm köprünün ana yük taşıyan bileşenleri olarak hizmet verir ve Bailey pimleriyle bağlanır.
| Dış Boyutlar | 3115*1500*176mm |
| Merkez Mesafe Boyutları | 3000*1400mm |
| Malzeme | Q355B |
