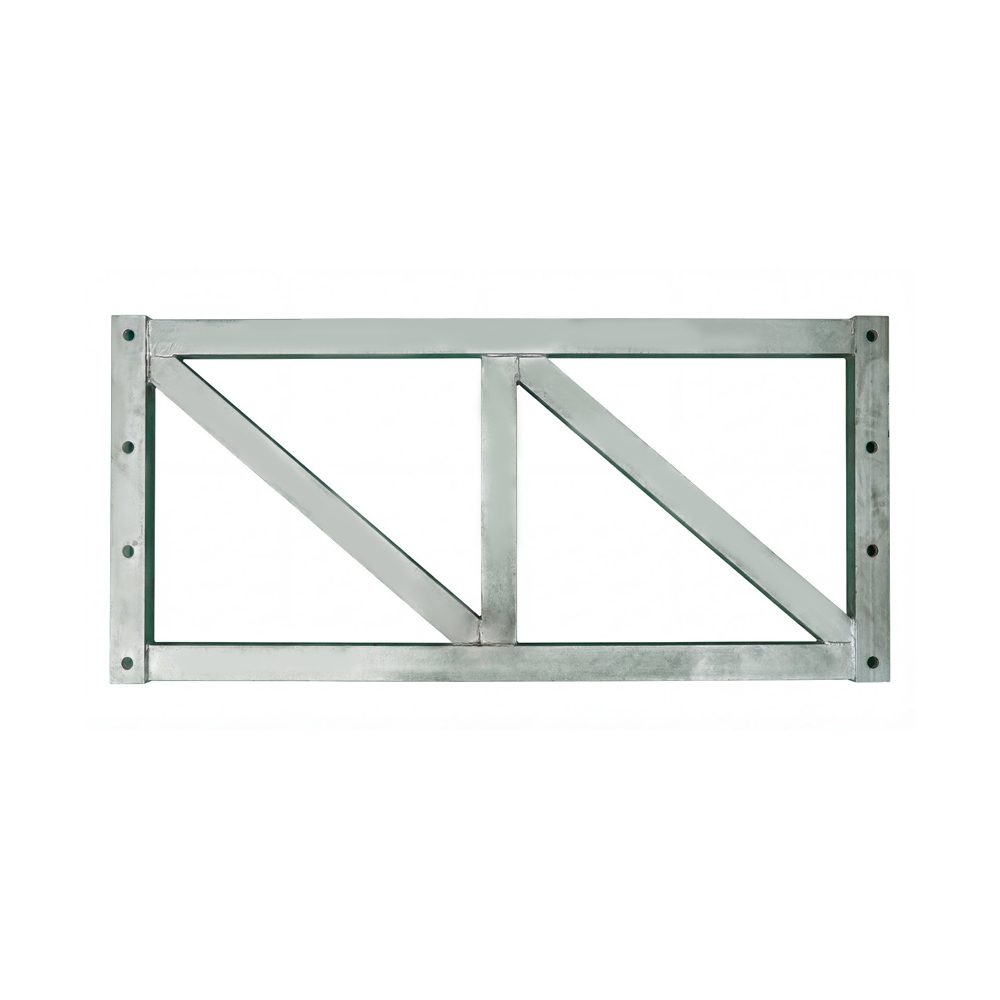

Detayları GörBailey köprüleri için Tip HD200 Dikey Destek Çerçevesi, HD200 prefabrik çelik köprünün ve ağır hizmet tipi kafes sisteminin temel dikey yük taşıma bileşenidir. Başlıca işlevi dikey yükleri aktarmak ve yapısal devrilmeyi ve dikey deformasyonu önlemektir. Yatay destek çerçeveleri ve güçlendirici kirişlerle birlikte çalışarak üç boyutlu stabil bir sistem oluşturarak ağır yükleri (köprü trafiği ve inşaat yükleri gibi) temele eşit şekilde aktarır. Geniş açıklıklı (9.144-60.96m) ve yüksek yüklü (HS25 sınıfı ve üzeri) mühendislik senaryolarına uygundur. Ürün, HD200 kafes kirişin karşılık gelen aralığıyla eşleşen 730 tipi ve 480 tipi olmak üzere iki spesifikasyonla gelir. Köprü mühendisliğinde, büyük kalıp destek sistemlerinde ve acil kurtarma operasyonlarında yaygın olarak kullanılır. Aşırı yükseklik-genişlik oranları ve yetersiz temel taşıma kapasitesi gibi mühendislik problemlerinin çözümüne yönelik, aynı sistemin güçlendirici kirişleri ve yatay destek çerçeveleri ile tam bir kuvvet taşıyan kapalı döngü oluşturarak genel yapısal stabiliteyi sağlayan temel bir bileşendir.
| Dış Boyutlar 1 (Model 730) | 1774*820*50mm |
| Dış Boyutlar 1 (Model 480) | 1774*570*50mm |
| Merkez Mesafe Boyutları | 1694*(250 230 250) mm |
| Malzeme | Q355B |
